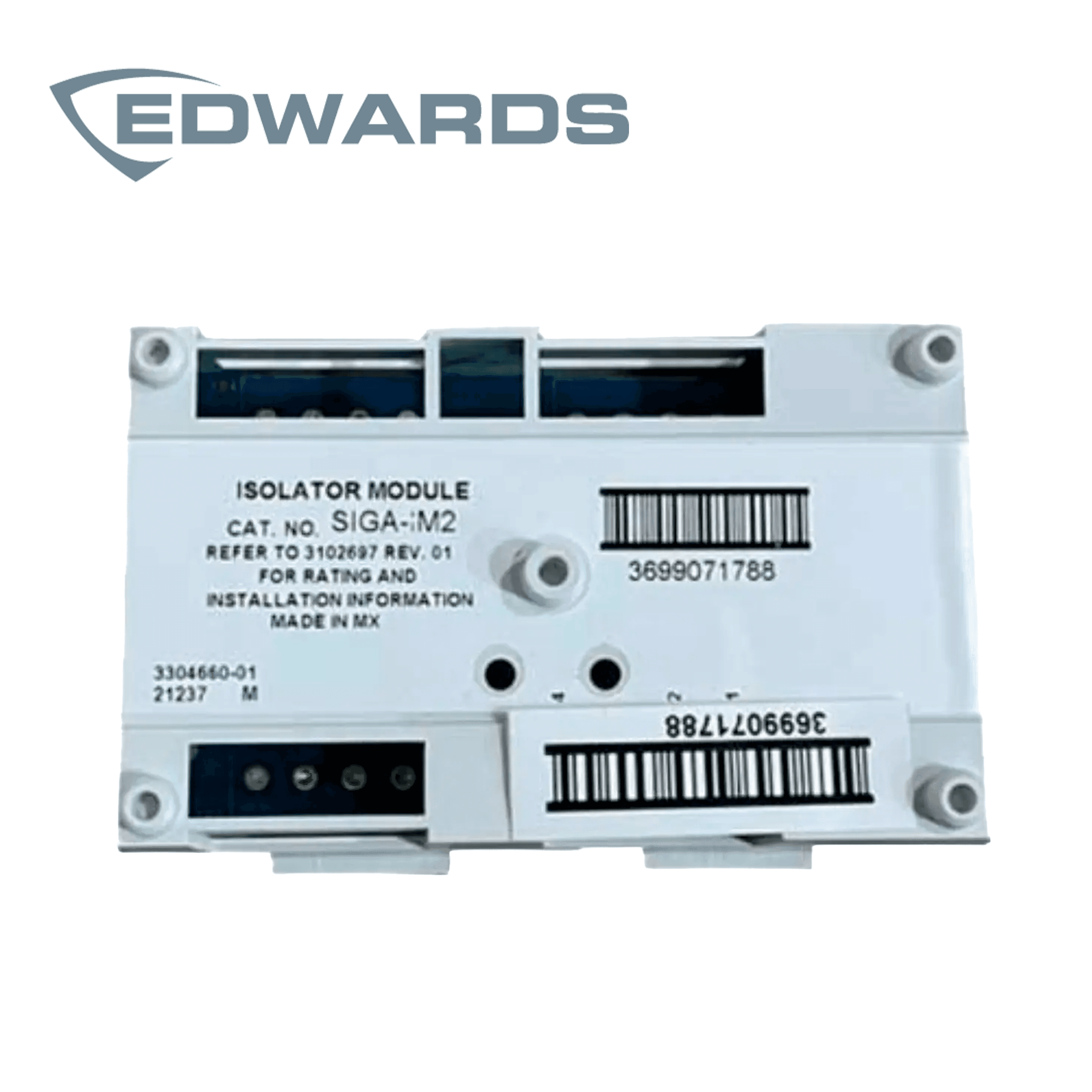

MODULO AISLADOR EDWARDS SIGA-IM2 / AISLA FALLAS DE CABLEADO EN LAZO DE CLASE A

MÓDULO AISLADOR / SIGA-IM2 / PARA CIRCUITOS CLASE A / MAPEO AUTOMÁTICO DE DISPOSITIVOS / DETECCIÓN DE FALLAS A TIERRA POR DIRECCIÓN / COMPATIBLE CON EL CONTROLADOR DE LAZO SIGNATURE PROTECCIÓN CONTINUA DEL LAZO DE DATOS El SIGA-IM2 es un módulo aislador, parte del sistema Signature Series de Edwards. Este dispositivo inteligente permite que una parte del lazo de datos Signature continúe operando en caso de que ocurra un corto circuito. El módulo puede conectarse en cualquier punto de un lazo de datos Clase A. Si ocurre una falla, el aislador corta la energía a todos los dispositivos más allá del aislador en el lazo, de la siguiente manera: un corto en la línea provoca que todos los aisladores se abran en un lapso de 23 ms; a intervalos de 10 ms, comenzando por el lado del circuito Clase A más cercano al controlador de lazo, los aisladores se cierran para proporcionar energía al siguiente aislador de la línea; y cuando el aislador contiguo al corto se cierra, este se vuelve a abrir en 10 ms. Una vez activado, el aislador de fallas de línea revisa continuamente el lado fallado del lazo para determinar si el corto persiste. Cuando la falla se corrige y el sistema se reinicia, el módulo restablece automáticamente todo el lazo de datos a su condición normal.
